week12

Batch Command

1.cad.bat - 啟動 wsgi.py 並且在瀏覽器開啟 https 9443 動態網頁.

@echo off
y:
cd tmp\cad2019\cmsimde
start python wsgi.py | start chrome https://localhost:9443

2.cadh.bat - 啟動 http-server 並且在瀏覽氣開啟 https 8444 靜態網頁.

@echo off
y:
cd tmp\cad2019\
start python http-server.py | start chrome https://localhost:8444

3.cadg.bat-近端倉儲維護告一段落後, 啟動 gitextensions 開啟 cad2019 倉儲時, 使用.

@echo off
y:
Y:\cad\201906_fall\data\GitExtensions\gitextensions.exe  browse y:\tmp\cad2019\

[~複製貼上更改檔案位置即可,有時啟動需間隔一些時間~]

NX練習影片:

NX解說(第七章):

第7章-自由曲面建模:

要創建自由形式特徵，首先需要一組點，曲線，圖紙或實體的邊緣，面
片材或固體或其他物體。以下各節介紹了一些您可以使用的方法
可以使用自由格式功能來創建模型。

7.1概述:

在NX 12中，“自由格式功能”選項位於菜單→插入→
表面/網格表面/掃掠/法蘭表面和菜單→編輯→表面更高級
操作。您可以通過多種方式從現有的方式創建自由格式功能.

7.1.1從點創建自由特徵:

構建曲面(From Menu, click on Insert → Surface):

(圖一) (圖二) (圖三)

1.Four Point Surface:如果有四個角點
2.Through Points:如果點形成矩形陣列
3.Through Points:如果定義的點形成矩形陣列

7.1.2從部分創建自由格式功能:

利用曲線和邊緣創建自由曲面(From Menu, click on Insert → Mesh Surface):

(圖一) (圖二) (圖三) (圖四)

1.Ruled(圖一)：如果您有兩個大致相同的線平行(圖三)
2.Through Curves(圖二) ：如果大約三個或更多線平行(圖四)

若構造幾何包含兩個或多個線（曲線，面，邊線）以及彼此平行的一個或多個截面
垂直於第一組曲線（參考線）使用下列兩種方式.

(圖一) (圖二) (圖三) (圖四)

1.Through Curve Mesh(圖一):如果至少有四個截面，則可使用.[弦在每個方向上都存在至少兩個弦（平行和垂直）](圖三)

2.Swept(圖二) :如果至少兩個部分線段大致相同，則可使用.[垂直（從菜單中，選擇插入→掃描）](圖四)

7.1.3從面孔創建自由特徵:

(圖一) (圖二) (圖三) (圖四)

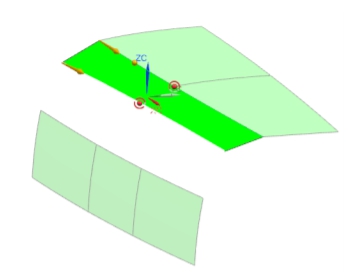

1.Offset Surface(圖一):如果要偏移的面（From Menu, click on Insert →Offset/Scale） (圖三)

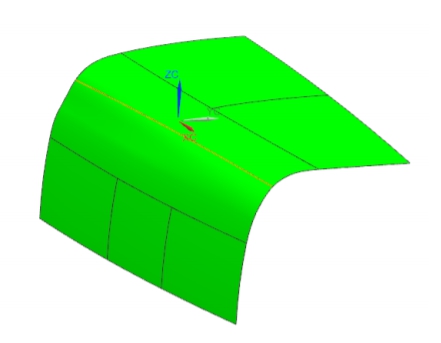

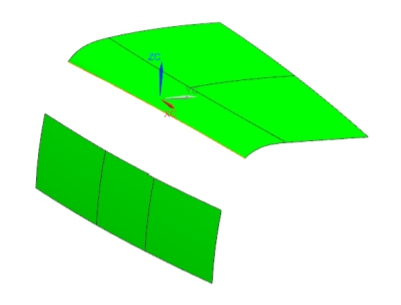

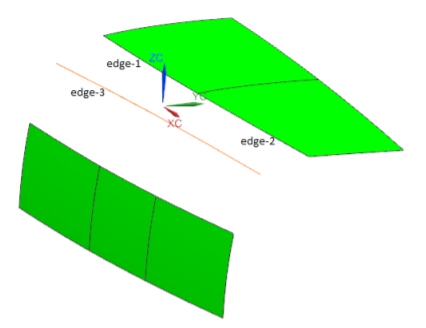

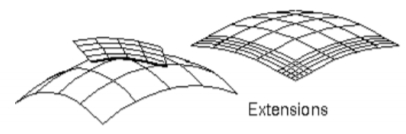

2.Extension(圖二):如果您有3D曲線和邊緣曲線（Click on the Insert →Flange Surface →Extension）(圖四)

7.2自由格式功能建模:

進行一些自由結構建模的練習(structured points, a point cloud, curves and faces)

7.2.1用點建模

1.打開文件freeform_thrupoints.prt➢右鍵單擊 Toolbars，並確保已選中“Surface Toolbar”

你會看到

2.選擇 Insert →Surface →Through Points

3.單擊Toolbar圖標

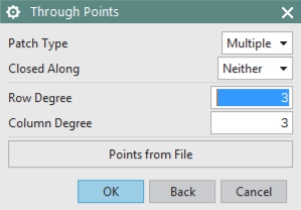

4.對於補丁類型，選擇多個
➢對於封閉，選擇都不
➢對於行度和列度，輸入3。
➢點擊確定

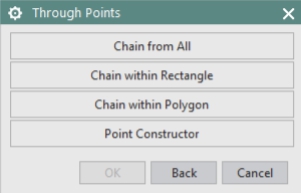

5.單擊全部鏈接

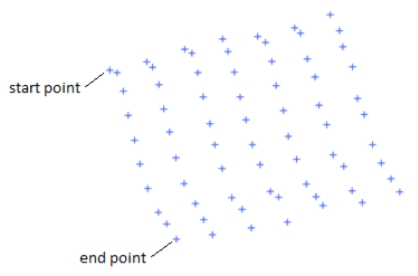

➢選擇頂部起點和底部終點

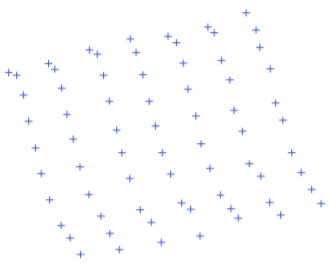

最左行的點，如下圖所示

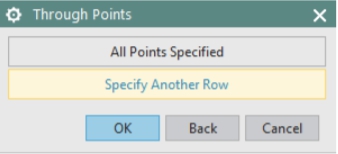

➢重複相同的步驟選擇前四行點之後，將彈出一個窗口(圖一)，詢問是否所有點
指定，或者如果您想指定另一行
➢選擇指定另一行，直到所有行都被指定的
➢指定所有行後，選擇“指定所有點”

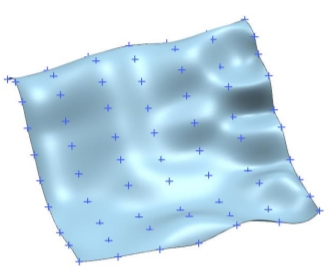

➢單擊“通過點”窗口中的“取消”您將看到如下所示的表面(圖二)

(圖一)(圖二)

7.2.2使用雲點建模

打開freeform_cloud.prt

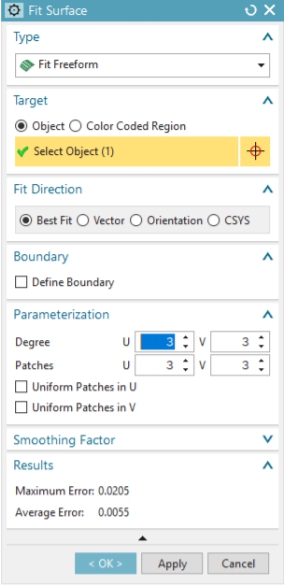

➢選擇“插入”→“曲面”→“擬合曲面”or➢單擊將出現以下介面

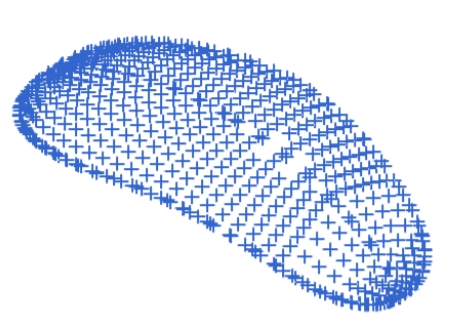

➢通過單擊屏幕上的所有點來選擇
雲點。
➢在“適合方向”下拉菜單中，選擇“最佳”適合於. 這匹配點雲坐標
系統與原始系統
➢將U和V度的默認值更改為3
➢點擊確定

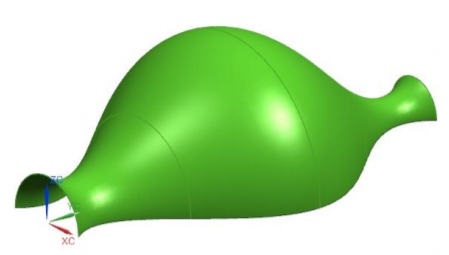

7.2.3使用曲線建模:

打開freeform_thrucurves_parameter.prt

選擇“ Insert ”→“Mesh Surface”→“Through Curves”
or
➢單擊

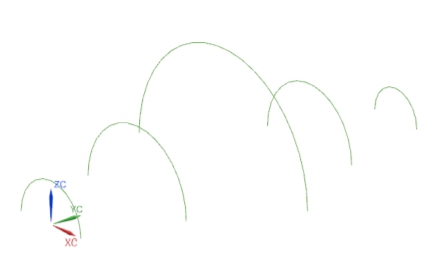

➢選擇第一部分線段，如下所示。確認選擇左側的某個位置弧線

➢點擊鼠標中鍵MB2或單擊“添加新的”

or

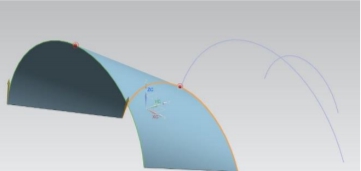

➢單擊與第一個相似的下一條曲線，然後單擊
鼠標中鍵MB2。你可以看到一個表面
如圖所示，在兩條曲線之間生成

重複相同的步驟以選擇其餘線段。記住點擊MB2（或添加新集）選擇每條曲線後。
➢對於對齊(Alignment)，選擇參數
➢對於補丁(Patch Type)，選擇單(Single)
➢對於施工(Construction)，選擇簡單(Simple)
選擇“簡單”選項後，系統會嘗試構建最簡單的表面，使貼劑的數量最少。

➢點擊確定
